Хорошо антиключ для всех домофонов - 22.11.2008, 15:07

Уважаемые, все кто подсадил себя на домофон и передачу денег цифралу, можете не платить и не покупать ключи,ведь платить придется все больше и больше, транзисторы, несколько деталей спаяных в схемку, которую поставить у любого жильца и подключить к его домашней домонной линии - это эмитатор действий жильца на кнопку "открыть дверь" срабатывает от гудка вызова, вот вам и код на вход всем жильцам - кодом является номер этой квартиры - и не нужно никаких примудростей и согласий цифрала да и жильцу этой квартиры благодать, все работает автоматически и все супер коды цифрала до задницы. Если нужно сменить ваш код, поменяйте этот имитатор "Антиключ для всех домофонов" с одной квартиры на другую, ее номер это новый входной код.
Зачем ключи, если есть код, зачем кормить цифрал, если он обязан дать код, но не выдаёт его, сделайте свой, это очень просто и меняйте когда хотите. Вот Вам и хвалёный домофон за такие деньги и обоненплату никому не нужную.

Ждите схемку...

С ув. Краснофлотец.

Последний раз редактировалось Krasnoflotec; 22.11.2008 в 15:11.
Ответить с цитированием
  (#2) Старый
Krasnoflotec Krasnoflotec вне форума
Модератор
Krasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспорима

Аватар для Krasnoflotec

Сообщений: 370
Спасибо: 109
Регистрация: 13.11.2008
Хорошо 23.11.2008, 23:43

Цитата:
спаять трубку - недолго, и это реально. подключиться в линию именно на свой адрес - номер квартиры, немного труднее, но тоже реально. а вот сделать так чтоб при наборе номера квартиры с вызывной панели - чтоб трубка гудела именно в вашей квартире и чтоб она еще и открывала входной замок --- это нереально, если незнаешь код доступа в сервисное меню, где номер вашей квартиры заблокирован...
поэтому, уважаемый, еси все так просто - дайте мне код от моего подьезда, и вы гарантпрованно получите ящик пива с доставкой на дом! сам лично отвезу пиво + вяленой рыбы на выбор к пиву...
(я своего согласия на установку домофона не давал, нигде не подписывался, трубки у меня нету, абонплату не плачу, ключи получил бесплатно).
Сейчас это эксперементирую, скоро будет готовый вариант, система проста - набираешь номер квартиры (у которой стоит подключеная трубка), а на ее 2 провода повешен эмитатор человека - жильца этой квартиры, который получив сигнал вызова нажмет вам кнопку "открыть дверь". За жильца работает схема, следовательно дверь откроется, номер квартиры и будет вам и всем жильцам (если вы им скажите) этим самым кодом входа.
Нужен другой код? - Поставить эмитатор на линию другой квартиры, ее номер будет - новым кодом.
Следовательно зачем покупать ключи, зачем их таскать с собой. Зачем мудрить с секретными, никому не нужными кодами цифрала, ведь он потому их не выдаёт, чтоб все покупали ключи. Маленькая примочка и все довольны (кроме цифрала).
Эта примочка не будет влиять на параметры линии и будет срабатывать только от вызывного сигнала данной квартиры, - выдаст сигнал на открытие двери и станет в дежурный режим, никаму не мешая.

Последний раз редактировалось Krasnoflotec; 23.11.2008 в 23:55.
Ответить с цитированием
  (#3) Старый
Krasnoflotec Krasnoflotec вне форума
Модератор
Krasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспорима

Аватар для Krasnoflotec

Сообщений: 370
Спасибо: 109
Регистрация: 13.11.2008
Хорошо 24.11.2008, 12:08

Нужно объяснить всем, что можно будет забывать ключи, не покупать их, заходить - если залепили суперклеем дырку для ключа, а если вам за неуплату отключат, вы и родственники к вам попадут как и раньше, платить нужно лишь одному на чией линии это будет, и если вы не будете афишировать пользуйтесь на здоровье.
Пример - живете сами, или никого нет дома вы пришли, ключи забыли, что дальше? В этом случае набираете код той квартиры, где стоит эмитатор и все просто. Уменя тоже коечто в разработке. А всем нужно лишь понять, что в подъезд всеравно попадет кто угодно посторонний - если захочет. А если бы Цифрал выдал КОД, было бы тоже самое, только он не выдаст - ему нужно много денег.
ВОЗМЕМ КОД САМИ. Ведь система дверей разрабатывалась только для выкачки денег - неуплатил ОТКЛЮЧИЛИ слово то какое "отобрали ключи". ВОТ Вам и выход из этого для тех кто не понимает.
ВСЕ технические вопросы для обсуждения, ВАШИ предложения по схемным решениям, направляйте СЮДА. Эленктронщики отзовитесь!Лучшее предоставим людям.

После завершения экспериментов с данным девайсом, выдам схему здесь, нужно хорошо всё проверить.

Жду также Ваши схемные решения, это нужно всем.

Краснофлотец.
Ответить с цитированием
  (#4) Старый
Krasnoflotec Krasnoflotec вне форума
Модератор
Krasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспорима

Аватар для Krasnoflotec

Сообщений: 370
Спасибо: 109
Регистрация: 13.11.2008
Хорошо 24.11.2008, 21:58


http://gorod.dp.ua/forum/

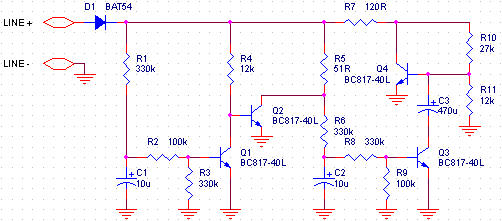

Спасибо AlOdin, Вы первый, кто откликнуля на наше экспериментальное предложение, попробуем схемку преобразовать в отечественный вариант с заменой импортных радиодеталей на отечественные для повторения схемы также юнными радиолюбителями.
Есть замечание по данной схеме, в данном варианте её применения, а именно для открыавания замка домофона, желатильно проверить на паралельную работу как схемы, так и трубки абонента, чтоб не исключать абонента с линии и дать ему возможность пользоватся переговорным устройством по его желанию или использовать вариант включения и отключенеия этой возможности. Здесь нужно поэкспериментировать.
Ждём Ваших вариантов, как новых схем, так и дороботки этой, если она понадобится в эксперименте.
Ответить с цитированием
  (#5) Старый
Krasnoflotec Krasnoflotec вне форума
Модератор
Krasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспорима

Аватар для Krasnoflotec

Сообщений: 370
Спасибо: 109
Регистрация: 13.11.2008
Хорошо 24.11.2008, 23:46



Советуем установть резистор 50кОм - 1мОм паралельно ёмкости С3, 470 мкФ, это регулировка времени через которое можно будет снова открыть дверь по коду вашей квартиры (в исходном варианте, без резистора - это около 30 мин), читайте форум дальше.
50кОм ~ 10 сек. (приблизительно)
1мОм ~ 2 мин. (приблизительно)


Принцип работы домофонов описан в их документации, то есть время необходимое для поднятия трубки и для нажатии кнопки открыть дверь. Подключается вместо абонентской трубки любого жильца на выбор, заменяет все коды домофонов на вход, срабатывает автоматически от набора номера данной квартиры на которую он установлен. Этот номер квартиры, на которую установлена эта схема будет является входным кодом всем жильцам или личным кодом владельца.

Прилагаю ссылку на документацию, схемы, описание и принцип работы трубок, домофонов и всего остального.

Просьба ко всем, кто изготовит этот вариант автоматического ключа от всех домофонов, прислать возможно изменённый, но хорошо работающий вариант или свой отзыв об этой схеме. И мы победим все, никому не нужные, "очень секретные" коды Цифрала которые выполняют абсолютно одинаковую функцию с этой схемой (открывают дверь), но секретны известно почему

Последний раз редактировалось Krasnoflotec; 24.11.2008 в 23:51.
Ответить с цитированием
Эти 6 пользователей(ля) поблагодарили Krasnoflotec за это полезное сообщение:
Admin (30.01.2009), deemon691 (21.09.2016), ipopnv1 (19.09.2011), kotenok (20.11.2009), segak71 (29.10.2012), zeroscripts (03.02.2009)
  (#6) Старый
Krasnoflotec Krasnoflotec вне форума
Модератор
Krasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспорима

Аватар для Krasnoflotec

Сообщений: 370
Спасибо: 109
Регистрация: 13.11.2008
Хорошо 25.11.2008, 14:13

Ждите образец печатной платы.
Поступило сообщение, что схема в данном варианте работает хорошо.

Ответить с цитированием
Этот пользователь поблагодарил Krasnoflotec(а) за это полезное сообщение:
deemon691 (21.09.2016)
  (#7) Старый
Krasnoflotec Krasnoflotec вне форума
Модератор
Krasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспорима

Аватар для Krasnoflotec

Сообщений: 370
Спасибо: 109
Регистрация: 13.11.2008
Хорошо 27.11.2008, 03:13



Вот, как и обещали, потрудились над печатной платой и выдаём всем желающим для изготовления готовый вариант платы "Антиключ для всех домофонов".
Чтоб начать действовать, Вам необходимо скачать оригиналы видов печатных плат, (ссылки находятся внизу этого сообщения), уменьшить с помощью Фотошопа (или иной программы), до размера высота 25мм, ширина 50 мм (или чуть более в крупном размере высота 30мм, ширина 60мм) и распечатать (для примера в фотошопе: запускаем программу - файл - просмотр и печать - выставляем размеры "высота 25мм" и "ширина 50мм" - печать). После распечатки на бумаге, вырезать готовый образец, наклеить на фольгированый односторонний стеклотекстолит на сторону фольги рисунок "вид на монтаж", накернить острым предметом отверстия, снять то, что наклеено, снять клей растворителем, просверлить тонким сверлом отверстия (0,7-1мм), нанести рисунок печатной платы краской, вытравить в хлорном железе (или другим образом), залудить места пайки, подготовить и залудить ножки деталей (обрезать по необходимой величине), вставить детали в изготовленную печатную плату, запаять. Желательно вставлять и паять по одной детали.
Для тех, кто не желает вытравливать плату, наклеить на стеклотекстолитовую плату без фолги образец "вид на детали", просверлить отверстия, снять наклейку, вставить детали и спаять обычными одножильными (залужеными) проводничками глядя на рисунок "вид на монтаж".
Выводы на линию "+" и "-" сделать многожильным проводом, в одно отвертия ввести, в другое запаять (каждый провод), длинна выводов на "линия" на ваше усмотрение, можно на конце с "крокодилами".
Желаем удачи! Ждём отзывов в этом форуме.

С ув. Краснофлотец и VideoRoSt

Ссылки находятся ниже:

Печатная плата "Антиключ для всех домофонов" (Вид на детали)

Печатная плата "Антиключ для всех домофонов" (Вид на монтаж)
Ответить с цитированием
Эти 7 пользователей(ля) поблагодарили Krasnoflotec за это полезное сообщение:
Admin (30.01.2009), Airbus (01.04.2014), deemon691 (21.09.2016), Dimon (05.01.2013), kotenok (20.11.2009), s3w3 (08.02.2013), zeroscripts (03.02.2009)
  (#8) Старый
Незарегистрированный
Гость

Сообщений: n/a
По умолчанию 02.12.2008, 19:38

с домофонами фирмы сейф сервис не работает.
Ответить с цитированием
  (#9) Старый
Krasnoflotec Krasnoflotec вне форума
Модератор
Krasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспоримаKrasnoflotec репутация неоспорима

Аватар для Krasnoflotec

Сообщений: 370
Спасибо: 109
Регистрация: 13.11.2008
По умолчанию 02.12.2008, 19:56

Цитата:
с домофонами фирмы сейф сервис не работает.
Обычно к домофонам идут унифицированные трубки зделаные практически по одной схеме, чтобы не перестраивать промышленность. Если у Вас система работает так как здесь, то в этой системе должно работать. Сверьте принцип работы Вашего домофона с вариантом, что в ссылке. Или вопрос идёт о чём? Вы схему зделали? В каком смысле не работает?
Ответить с цитированием
  (#10) Старый
Незарегистрированный
Гость

Сообщений: n/a
По умолчанию 02.12.2008, 20:28

схему собрал, в надежде победить домофон, но, при вызове, ничего не произошло, еще смутил тот факт, что напряжение на линии равно нулю, т.е. плюс и минус линии определить не удалось. а домофон как я понимаю ни цифровой ни координатный, в ссылке на него описания нет
